relé TDD4B2-U200, 2 póly se zpožděným přítahem, 4 póly mžikové

Kategorie: , , ,

Popis

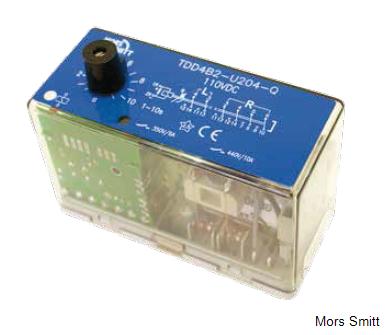

Zásuvné elektronické časové relé TDD4B2-U200 s 4 C/O mžikovými kontakty a 2 C/O časovými kontakty pro drážní aplikace. Při aktivaci relé dojde ke zpožděnému přítahu časových přepínacích kontaktů. Časové zpoždění je fixně nastavené z výroby dle specifikace zákazníka. Relé může být dodáno také s nastavitelným časovým zpožděním (s přepínačem).

Časové kontakty jsou nesvařitelné (WNT). Relé je vybaveno dvěma LED diodami, které indikují přítomnost napětí a aktivaci časových kontaktů.

Konstrukce a výběr materiálů relé TDD4B2-U200 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a montážních pozicích.

Relé této řady byla navržena pro náročné drážní aplikace v kolejových vozidlech. Časové relé TDD4B2-U200 se používá v aplikacích, kde je nezbytné relé s mžikovými kontakty a kontakty s časovým zpožděním.

Vlastnosti:
  • Časové a mžikové relé
  • Kompaktní zásuvné relé
  • 2 C/O kontakty se zpožděným přítahem a 4 C/O mžikové kontakty
  • Nastavitelné časové zpoždění uzamykatelným přepínačem
  • Také dostupné s fixním nastavením (bez přepínače)
  • 2 LED diody pro indikaci stavu
  • Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
  • Široká nabídka patic
  • Integrovaný zacvakávací mechanismus (není potřeba externí spony)
  • Průhledný kryt
  • Možnost kódování relé a patice

Výhody:

  • Osvědčená kvalita
  • Dlouhodobá životnost
  • Jednoduché užití
  • Nízké náklady na životní cyklus
  • Žádná údržba

Vyhovuje těmto železničním standardům:

  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • IEC 60571 Electronic equipment used on railway vehicles
  • IEC 60077 Electrical equipment for rolling stock in railway applications
  • IEC 60947 Low voltage switch gear and control gear
  • IEC 61373 Rolling stock equipment – Shock and vibration test
  • IEC 60947-5-1 Electromechanical components for control applications. This standard examines both coil and contact specifications in depth
  • EN 50121 Electromagnetic compatibility for railway applications
  • NF F 16-101/102, EN 45545-2 Fire behaviour – Railway rolling stock

Dokumentace ke stažení

datasheet-tdd4b2-u200-v1-4-obsolete-2023

drawings-tdd4b2-u200-with-knob.zip

drawings-tdd4b2-u200-without-knob.zip
