Popis

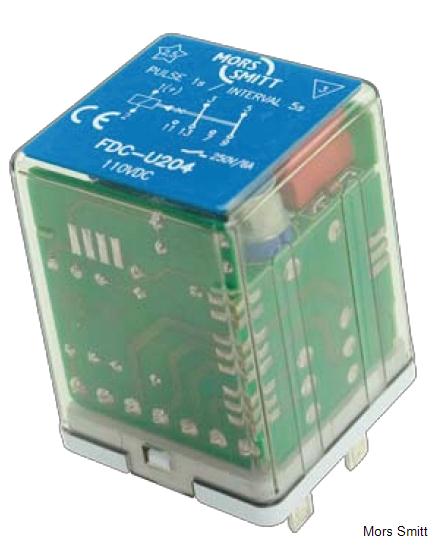

Zásuvné elektronické kmitací relé FDC-U200 se 2-ma přepínacími kontakty pro drážní aplikace. Když je relé aktivováno, cívka je probuzena pulsem. Čas pulsu a intervalu je fixní (standardně na 1 s a 30 s).
Relé je standardně vybaveno nesvařitelnými kontakty (WNT).
Konstrukce a výběr materiálů relé FDC-U200 dělají vhodným pro to, aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a ve všech montážních pozicích.
Relé této řady jsou navržena pro náročné aplikace v kolejových vozidlech. FDC-U200 se používá v aplikacích, kde je nutná asymetrická frekvence pulsu na výstupu po aktivaci relé.
Vlastnosti:
- Kmitací relé (Asymetrické)
- kompaktní zásuvné relé
- 2 C/O kontakty
- čas pulsu a intervalu je fixně nastaven
- Standardní čas pulsů 1s / intervalu 30 s
- průhledný kryt
- Nesvařitelné kontakty (WNT)
- Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
- Široký výběr patic/zásuvek
- Integrovaný zacvakávací mechanismus (není potřeba externí spony)
- Volitelné kódování relé a patice
Výhody:
- Osvědčená kvalita
- Dlouhodobá životnost
- Jednoduché užití
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům:
- EN 50155 Electronic equipment used on rolling stock for railway applications
- IEC 60571 Electronic equipment used on railway vehicles
- IEC 60077 Electrical equipment for rolling stock in railway applications
- IEC 60947 Low voltage switch gear and control gear
- IEC 61373 Rolling stock equipment – Shock and vibration test
- IEC 60947-5-4 Electromechanical components for control applications. This standard examines both coil and contact specifications in depth
- EN 50121 Electromagnetic compatibility for railway applications
- NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
- NF F 62-002 On-off contact relays and fixed connections
