Popis

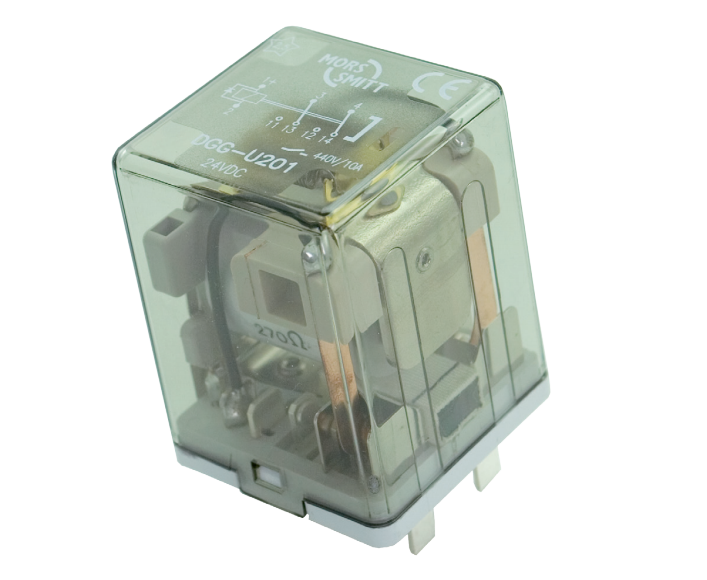

Relé DGG-U200 je zásuvné drážní relé (určeno pro železniční aplikace) se dvěma přepínacími kontakty a širokým rozsahem ovládacího napětí: 40 – 125 % nominálního napětí.
Relé je standardně vybaveno ochrannou diodou a magnetickým vyfukováním oblouku pro vysokou vypínací schopnost a dlouhou životnost kontaktů. K relé není třeba žádné externí přídržné spony, disponuje unikátním integrovaným zacvakávacím řešením.
Konstrukce relé a volba materiálů byla navržena tak, aby relé mohlo odolávat nízkým a vysokým teplotám, šokům a vibracím, suchému i vlhkému prostředí.
Relé DGG-U200 vyniká kompaktním designem a jednoduchostí. K dispozici je široká škála patic.
Relé řady DGG-U200 jsou určeny pro náročné aplikace, kolejová vozidla. DGG-U200 se používá např. v aplikacích s velkými výkyvy v napájení.
Vlastnosti:
- Citlivá cívka (40% Unom)
- Nízké pracovní napětí
- Kompaktní zásuvné provedení
- Mžikové relé, 2 C/O kontakty
- Standardně dodáváno s ochrannou diodou (back EMF)
- Magnetické vyfukování oblouku
- Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
- Široký výběr patic
- Integrovaný zacvakávací mechanismus (není potřeba externí spony)
- Průhledný kryt
- Vysoká vypínací schopnost DC
- Mnoho variant relé – vysoká flexibilita
- Volitelné kódování relé
Výhody relé Mors Smitt:
- Osvědčená kvalita
- Dlouhodobá životnost
- Jednoduché užití
- Vhodné pro kritické/bezpečnostní aplikace
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům:
- ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
- IEC 60571 Elektronická zařízení drážních vozidel
- ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
- IEC 60947 Nízkonapěťová spínací a řídící zařízení
- IEC 61373 Test kolejových vozidel – otřesy a vibrace
- EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
- NF F16-101/102, TS 45545-2 Chování při požáru – Železniční vozový park
- IEC 60529 Evropská norma popisující krytí (IP-Code)
- NF F 62-002
