Popis

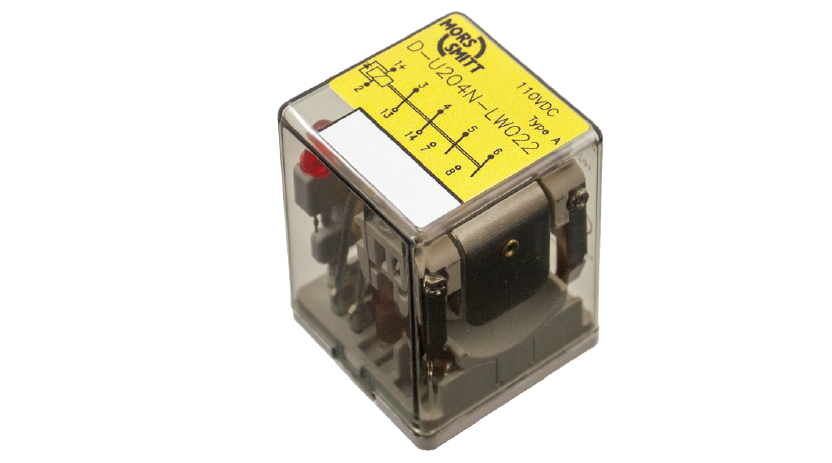

D-U200N-W je vylepšenou verzí čtyřpólového bezpečnostního mžikového relé D-U200-W. Rozměry, zapojení a obecné specifikace jsou identické, ale tento model má oproti předchozímu mnohem spolehlivější přepínání při nízkých proudech (1 mA @ 5 V stejnosměrného napětí), což z něj dělá perfektní volbu do aplikací s různící se zátěží.

Relé jsou standardně vybaveny mechanicky spřaženými kontakty WNT (Weld-No-Transfer podle EN 50205). Vestavěné magnetické vyfukování oblouku zajišťuje adekvátní DC vypínací schopnost, což má za následek dlouhou životnost kontaktů a nyní integrované oddělení kontaktů lépe zabraňuje křížovému znečištění kontaktů.

Rozsah provozních teplot je nyní -50 až + 85 stupňů Celsia. Ochrana proti vniknutí prachu IP40 nabízí adekvátní ochranu a umožňuje relé „dýchat“. Také zajišťuje dlouhou životnost při spínání vyšších stejnosměrných a indukčních zátěží.

Ochranná dioda (back EMF) cívky se standardně dodává u řady D-U200N-W. Informace na krytu relé jsou rozšířeny o sériové číslo a QR kód pro snadnou dohledatelnost.

Mechanická konstrukce relé D-U200N-W je tak robustní, že je vhodná k použití v korozivním (sůl, síran), velmi suchém i ve velmi vlhkém prostředí. Nízkých a vysokých teplotách, při otřesech a vibracích a ve vysokých nadmořských výškách.

Několik operátorů používá toto relé od 70. let bez jediného incidentu. Skutečně ověřená spolehlivost těchto relé, která jsou navržená tak, aby vydržela životnost vlaku.

Ultra kompaktní design, nízká hmotnost, mnoho možností specifikace a široký výběr patic z něj činí nejflexibilnější řešení a preferovanou volbu mnoha zákazníků.

Aplikace

Relé nadále hrají zásadní roli ve spolehlivém provozu vlaku. Klíčovými funkcemi jsou galvanické oddělení mezi řídicími (počítače/PLC) a silovými obvody zajišťující izolaci systému, násobení kontaktů a zesílení.

Dalšími jedinečnými vlastnostmi jsou předvídatelné chování při selhání (Fail Safe), díky kterému je ověřování bezpečnosti systému mnohem jednodušší než používání počítačových řešení, jako jsou PLC, dlouhodobá dostupnost = žádné zastarávání a snadná údržba díky zásuvné funkci a průhlednému krytu. Na rozdíl od citlivější elektroniky jsou relé necitlivá na EMI.

Pomocí těchto funkcí lze sestavit pevně zapojený řídicí systém odolný proti selhání, který je bezpečný i po kybernetické stránce a není citlivý na elektromagnetické rušení a přepětí! Relé jsou ideální pro použití ve vlacích pro přenos/opakování signálů, funkce bezpečnostního blokování (brzda – dveře), zapínání a vypínání zátěže a izolaci podsystémů.

Vlastnosti:

• Bezpečnostní relé
• Ultra kompaktní a lehká konstrukce
• 4 WNT kontakty se samočistící funkcí
• Standardně dodáváno s ochrannou diodou (back EMF)
• Magnetické vyfukování oblouku pro delší životnost kontaktů
• Minimální spínací proud 1 mA
• Maximální trvalý proud 10 A
• Prověřená spolehlivost
• Široký rozsah provozních teplot -50 ⁰C…+85 ⁰C
• Mechanická životnost > 50 miliónů cyklů
• Elektrická životnost např. > 10 miliónů cyklů při 0.5 A, 24 VDC
• QR kód se sériovým číslem pro snadnou dohledatelnost
• Integrovaný zacvakávací mechanismus (není potřeba externí spony)
• Průhledný kryt
• Mnoho variant relé a patic – vysoká flexibilita

Vyhovuje těmto železničním standardům:

• EN 50155: 2017
• EN 50121-3-2: 2016
• IEC 60571: 2012
• EN 45545-2: 2015
• IEC 60077-1: 2017
• NF F16-101/102
• IEC 60947-5-1: 2016
• IEC 60947-5-4: 2002
• IEC 61373: 2010

Certifikace:

Dostupné verze:

Dokumentace ke stažení:

datasheet-d-u200n-w-v1-6

part-description-d-u200-w-to-d-u200n-w

differences-d-u200n-vs-d-u200

drawing-package-d-relay-low-cover-1.zip
