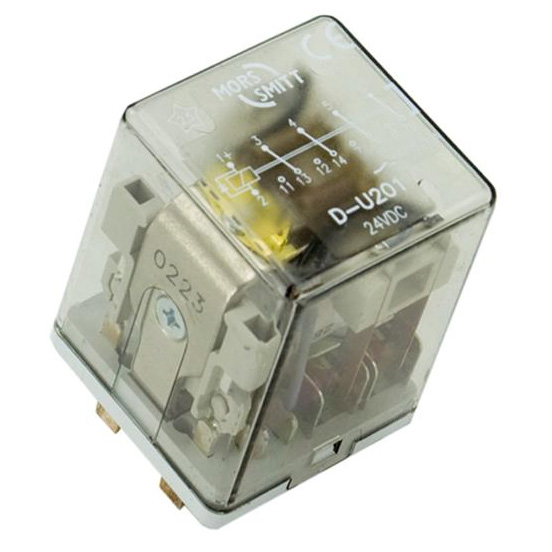

Relé D-U200, 4 kontakty

Popis

Relé řady D-U200 jsou robustní zásuvná relé vynikající svou extrémní spolehlivostí a dlouhou životností i ve velmi náročném prostředí. Již desítky let se osvědčují spolehlivou funkčností při spínání vysokého stejnosměrného napětí nebo induktivních zátěží i malých proudů. Relé D-U200 má kompaktní design, klient si může vybrat z mnoha variant relé a široké škály zásuvek/patic. Mezi nejoblíbenější specifikace patří relé D-U201 a relé D-U201-LT.

Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlhkému prostředí. K relé není potřeba žádné externí spony, disponuje bezpečným zacvakávacím mechanismem (integrovaným v základně relé).

Relé řady D-U200 je standardně vybavené magnetickým vyfukováním oblouku pro delší životnost kontaktů a vyšší vypínací schopnost. A ochrannou diodou EMF.

Vlastnosti:

  • Kompaktní zásuvné provedení
  • Mžikové relé, 4 C/O kontakty
  • Standardně dodáváno s ochrannou diodou (back EMF)
  • Magnetické vyfukování oblouku
  • Ploché, čtvercové postříbřené PINy pro spolehlivé spojení s paticí
  • Široký výběr patic
  • Integrovaný zacvakávací mechanismus (není potřeba externí spony)
  • Průhledný kryt
  • Vysoká vypínací schopnost DC
  • Mnoho variant relé – vysoká flexibilita
  • Volitelné kódování relé

Výhody:

  • Osvědčená kvalita
  • Dlouhodobá životnost
  • Jednoduché užití
  • Vhodné pro kritické/bezpečnostní aplikace
  • Nízké náklady na životní cyklus
  • Žádná údržba

Vyhovuje těmto železničním standardům:

  • ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
  • IEC 60571 Elektronická zařízení drážních vozidel
  • ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
  • IEC 60947 Nízkonapěťová spínací a řídící zařízení
  • IEC 61373 Test kolejových vozidel – otřesy a vibrace
  • EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
  • NF F16-101/102, TS 45545-2 Chování při požáru – Železniční vozový park
  • IEC 60529 Evropská norma popisující krytí (IP-Code)
  • IEC 60068-2

Základní typy relé D-U200

Typ Unom
(VDC)
Umin
(VDC)
Umax
(VDC)
Uhold-up
(VDC)
Rcoil-nom
(Ω)
Icoil-nom
(mA)
 D-U201    24  16.8  30  2.5  270  89
 D-U202    48  33.6  60  4.8  1103  44
 D-U203    72  50.4  90  7,2  2406  30
 D-U204    110  77  137.5  11  5330  21
 D-U205    96  67.2  120  9.5  4400  22
 D-U206    12  8.4  15  1.2  72  167
 D-U207    36  25.2  45  3.5  562  64

Nejběžnější specifikace:

relé D-U201  č. obj. 330213800

relé D-U201-LT č.obj. 330213812

relé D-U202-LT č. obj. 330213813

relé D-U201-EKQ č.obj. 330213720
