Popis

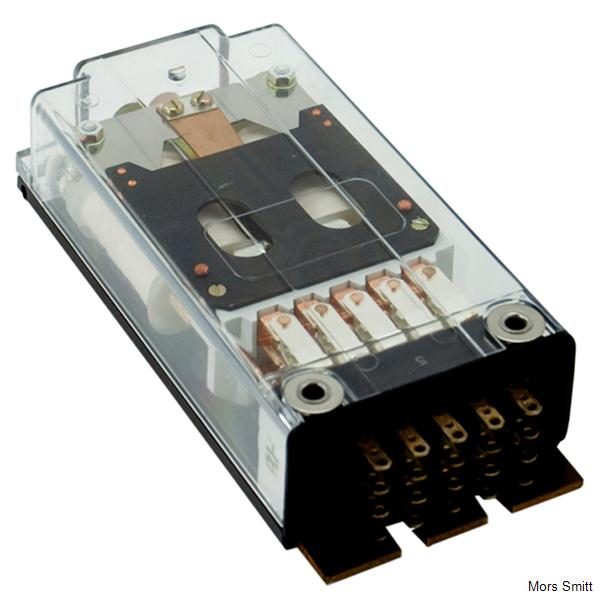

Relé CM je konstruováno pro spínání jak výkonových úrovní, tak i nízkoúrovňových signálů v dieslových lokomotivách.
Specifikace relé CM 045 72 37 S M je určena pro 72 VDC jmenovitého napětí a je konfigurována se 4 N/C a 5 N/O zdvojenými kontakty. Dva z nich (1N/C a 1N/O) jsou zdvojené pozlacené kontakty pro přenos nízkoúrovňových signálů. Všechny ostatní kontakty jsou stříbrné.
Při výskytu velkého napěťového spádu během startu dieslového motoru je možné na přání poskytnout pro jmenovitá napětí 24 VDC a 72 VDC cívku neovlivnitelnou tímto napětovým spádem.
Relé CM je zásuvné do patice COR NJ.
Relé CM je konstruováno pro spínání jak výkonových obvodů, tak i signálních obvodů v aplikacích, jako jsou osvětlení, pumpy, ventilátory nebo bezpečnostní aplikaci jako je kontrola dveří.
Vlastnosti:
- Mžikové relé
- Pro kombinované, výkonové a signální obvody dieslových lokomotiv
- 4 N/C + 5 N/O zdvojené kontakty s 1 N/C + 1 N/O zdvojeným zlaceným kontaktem a ostatními stříbrnými kontakty
- Nucený spoluchod kontaktů WNT pro stříbrné kontakty
- Mechanická životnost kontaktů 100 milionů cyklů
- Provozní teplota -40°C … +80°C
Výhody:
- Osvědčená spolehlivost ve výkonových aplikacích
- Prostorově úsporné provedení
- Dlouhodobá životnost
- Jednoduchá údržba a výměna
- Použití v bezpečnostních aplikacích
- Nízké náklady na životní cyklus
Vyhovuje těmto železničním standardům:
- NF F 62-002 Rolling stock- Instantaneous relays contacts and sockets
- NF F16-101/102 Fire behaviour – Railway rolling stock
