Popis

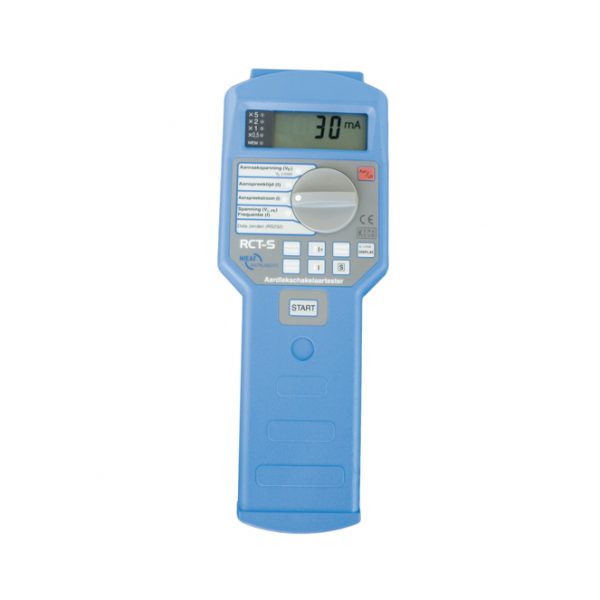

Tester proudových chráničů RCT-S byl navržen ke kompletnímu testování proudových chráničů podle nařízeních EU EN 61557 a EN 61010 (také selektivní proudové chrániče). Přístroj může testovat i citlivost proudových chráničů na sinusovou chybu proudů.
Přístrojem RCT-S můžete provádět následující testy:
- dotykové napětí
- vybavovací proud proudových chráničů
- vybavovací čas proudových chráničů
- měření napětí L-N/L-PE
- frekvence
Testování proudových chráničů má zásadní důležitost. Nařízení dokonce popisují nezbytnost testovat proudové chrániče a zemní ochrany pravidelně. V mnoha případech proudový chránič vypne během 300 ms po detekci unikajícího zemního proudu v horní polovině nominální hodnoty. V případě 30mA proudového chrániče to znamená, že během 300 ms bude vypnuto napětí v okamžiku, kdy hodnota unikajícího zemního proudu přesáhne 15 mA.

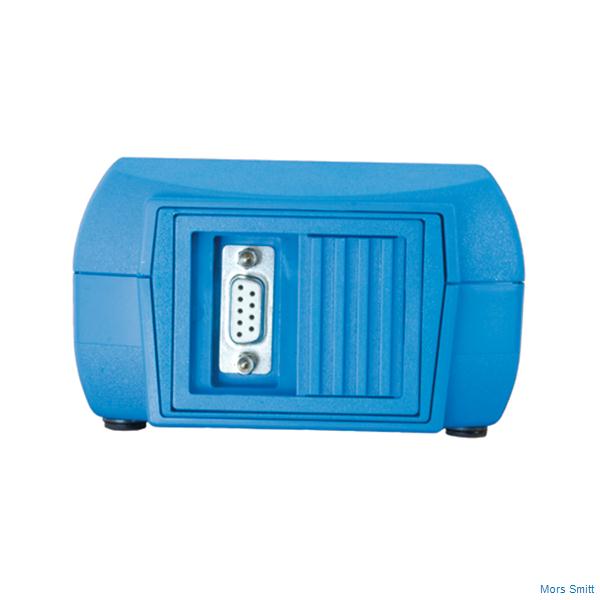

RCT-S obsahuje vnitřní paměť s 500 pozicemi pro uchování naměřených hodnot. Tyto hodnoty mohou být stažený pomocí softwaru do PC přes rozhraní RS232.
Specifikace |
|
| Rozsah měřeného napětí: | 0 – 250 V |
| Rozsah měřené frakvence: | 25 – 499 Hz |
Vvbavovací čas: |
|
| 0,5 x In | 0 – 2000ms |
| 1 x In | 0 – 2000ms |
| 2 x In | 0 – 200ms |
| 5 x In | 0 – 50ms |
Vybavovací proud: |
(0,5 – 1,4) x In 1 x In 0 – 2000ms |
| Krytí | IP50 |
| Dotykové napětí: | 0 – 99,9V |
| Paměť: | 500 položek |
| Výstup: | RS232 |
| Přepěťová kategorie: | CATI II 600V / CAT III 300V |
| Rozměry: | 290 x 110 x 65 mm |

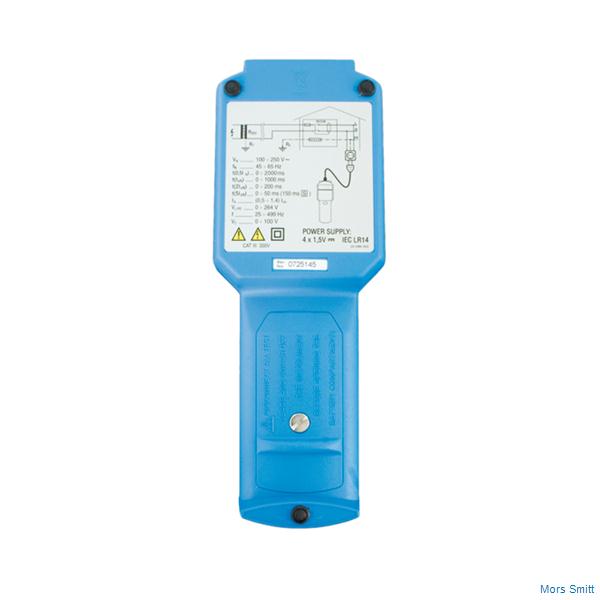

| Zdroj | 4 x LR14 baterie |
| Hmotnost: | 900g |
| Obsah balení: | manuál, měřící vodiče |
Objednací číslo: 626000257
