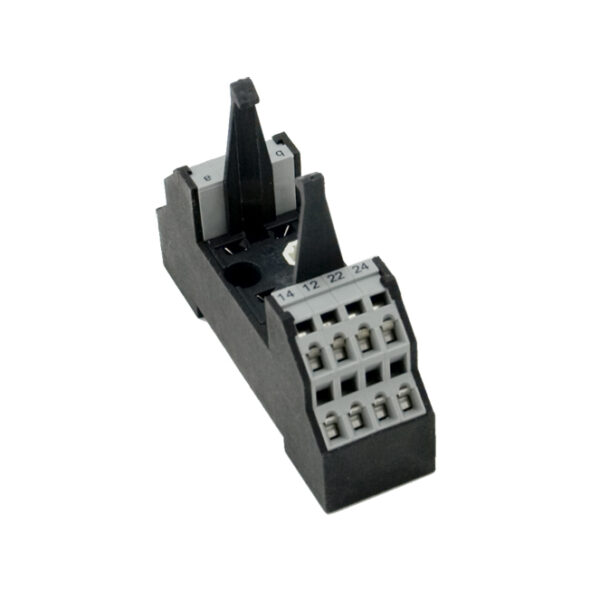

Patice V17

Popis

Patice V17 je určena pro montáž na desku nebo 35mm lištu. Pružinové svorky umožňují rychlé spojení stlačením pružny plochým šroubovákem a vsunutím odizolovaného vodiče. Může být použitý vodič do 2,5 mm2. Tato rychlá a snadná metoda ušetří až 75 % montážního času v porovnání s klasickou technologií, jako jsou šroubové svorky.
Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé.
Patice je možné objednat s ochrannou diodou nebo dvojitou Zenerovou diodou.
Patice V17 je vhodná pro běžné drážní aplikace s úsporou místa. Instalaci a výměnu relé lze provést snadno a bez zbytečných nákladů.
Uživatel nemusí provádět žádnou údržbu.
Vhodné pro všechna relé série CU.

Vlastnosti:

  • Montáž na desku nebo 35 mm lištu
  • Robustní pružinové svorky
  • Integrovaná spona
  • Malé rozměry šetřící místo
  • Až dva vodiče do 2,5mm2
  • Zdvojený kontakt patice pro pevné spojení s releovým pinem
  • Jasně označené svorky
  • Na přání ochranná dioda nebo dvojitá Zenerova dioda
  • Žádná interní pájení/propojení
  • Dotyková ochrana IP20
  • Váhu šetřící montáž na 35 mm lištu
  • Vhodné pro všechna relé série CU

Výhody:

  • Prověřená spolehlivost
  • Dlouhodobá životnost
  • Nízké provozní náklady
  • Bezúdržbovost

Vyhovuje těmto železničním standardům:

Všechna naše relé a příslušenství jsou konstruována v souladu s drážními standardy a nařízeními.

  • EN 50155 Electronic equipment used on rolling stock for railway applications
  • IEC 60571 Electronic equipment used on railway vehicles
  • NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
  • IEC 60715 Dimensions of low voltage switch gear and control gear
  • NF F 62-002 On-off contact relays and fixed connections

Objednací číslo: 338001400
