Popis

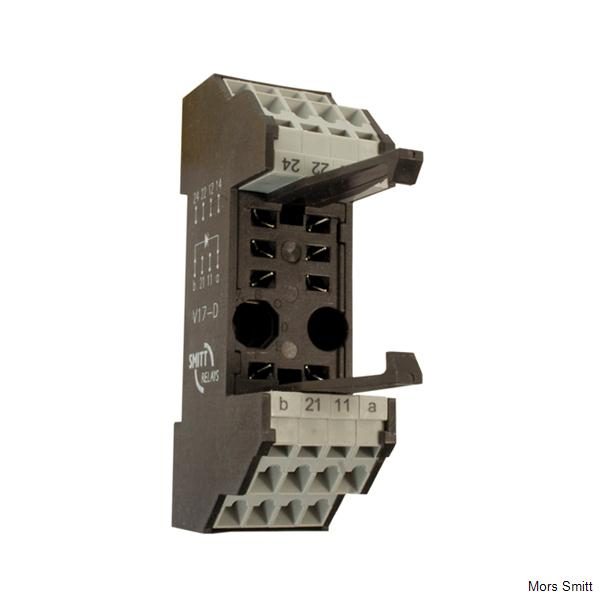

Patice V17-D je určena pro montáž na desku nebo 35mm lištu. Pružinové svorky umožňují rychlé spojení stlačením pružny plochým šroubovákem a vsunutím odizolovaného vodiče. Může být použitý vodič do 2,5 mm2. Tato rychlá a snadná metoda ušetří až 75 % montážního času v porovnání s klasickou technologií, jako jsou šroubové svorky.
Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé.
Patice V17-D obsahuje ochrannou diodu.
Patice V17-D je vhodná pro běžné drážní aplikace s úsporou místa. Instalaci a výměnu relé lze provést snadno a bez zbytečných nákladů.
Uživatel nemusí provádět žádnou údržbu.
Vhodné pro všechna relé série CU.
Vlastnosti:
- Montáž na desku nebo 35mm lištu
- Robustní pružinové svorky
- Integrovaná spona
- Malé rozměry šetřící místo
- Až dva vodiče do 2,5mm2
- Zdvojený kontakt patice pro pevné spojení s releovým pinem
- Jasně označené svorky
- ochranná dioda
- Žádná interní pájení/propojení
- Dotyková ochrana IP20
- Váhu šetřící montáž na 35 mm lištu
- Vhodné pro všechna relé série CU
Výhody:
- Prověřená spolehlivost
- Dlouhodobá životnost
- Nízké provozní náklady
- Bezúdržbovost
Vyhovuje těmto železničním standardům:
Všechna naše relé a příslušenství jsou konstruována v souladu s drážními standardy a nařízeními.
- EN 50155 Electronic equipment used on rolling stock for railway applications
- IEC 60571 Electronic equipment used on railway vehicles
- NF F 16-101/102, TS 45545-2 Fire behaviour – Railway rolling stock
- IEC 60715 Dimensions of low voltage switch gear and control gear
- NF F 62-002 On-off contact relays and fixed connections
Objednací číslo: 338001401
