Popis

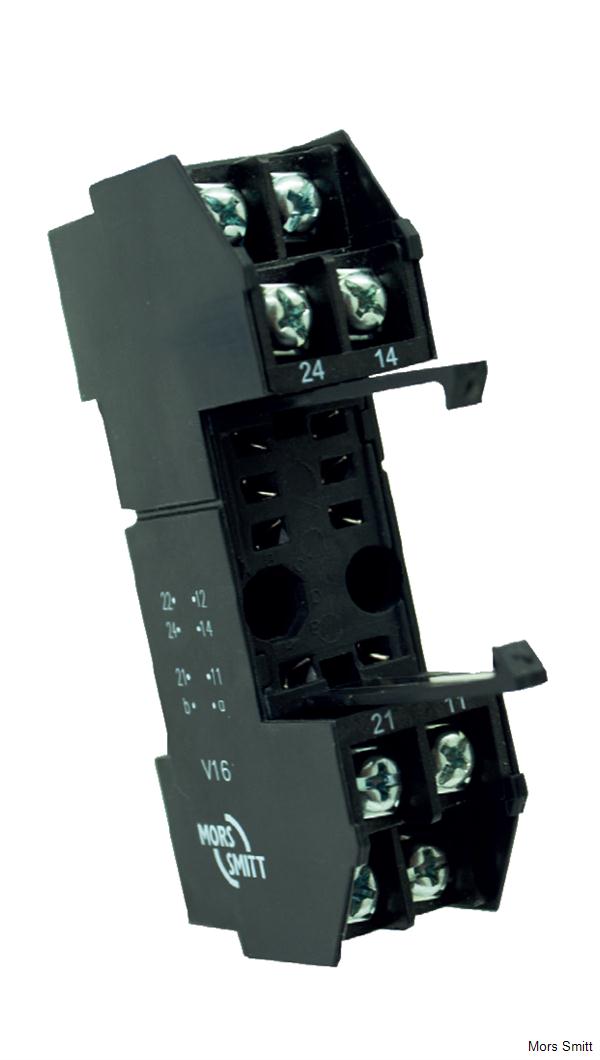

Patice V16 je určena pro montáž na desku nebo 35mm lištu. V16 je vhodná pro dva odizolované vodiče do 3,3 mm2, takže smyčkování nebo řetězení může být uděláno na patici a není nutná žádná externí svorka nebo konektor.
Patice V16 je vybavená integrovanou přídržnou sponou. Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé. Na přání ochrana diodou nebo dvojitou Zenerovou diodou.
Patice V16 je vhodná pro běžné drážní aplikace s úsporou místa. Instalaci a výměnu relé lze provést snadno a bez zbytečných nákladů.
Uživatel nemusí provádět žádnou údržbu.
Vhodné pro všechna relé série CU.
Vlastnosti:
- Montáž na desku nebo 35mm lištu
- Šroubové svorky
- Integrovaná přídržná spona
- Šetří místo díky kompaktním rozměrům
- Vhodné pro všechny relé řady CU
- Až dva vodiče do 3,3 mm2 na jednu svorku
- Možnost kódování patice
- Na přání ochrana diodou nebo dvojitou Zenerovou diodou
- Rozvětvený přijímač pro pevné uchopení reléového kolíku
- Jasné značení svorek
Výhody:
- Prověřená spolehlivost
- Dlouhodobá životnost
- Nízké provozní náklady
- Bezúdržbovost
Vyhovuje těmto železničním standardům:
- EN 50155 Electronic equipment used on rolling stock for railway applications
- IEC 60571 Electronic equipment used on railway vehicles
- NF F 16-101/102, EN 45545-2 Fire behaviour – Railway rolling stock
- IEC 60715 Dimensions of low voltage switchgear and controlgear
- NF F 62-002 On-off contact relays and fixed connections
