Popis

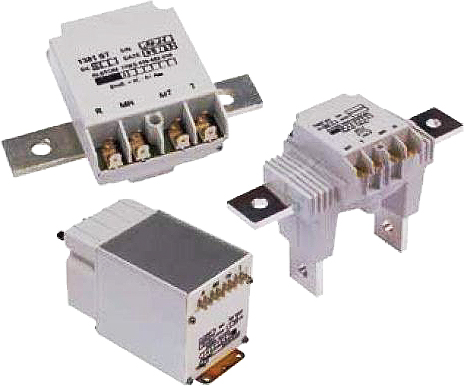

Elektrická napěťová a proudová ochranná relé jsou vhodná k ochraně trakčního vybavení vozidel stejně jako drážní infrastruktury. Ochranná relé se používají v aplikacích pro ochranu napájecího napětí, před zkratem, přetížením nebo jako zemní ochrana vozidel nebo měníren.
Ochranné relé jsou často poslední bariérou ochrany kolejových vozidel a traťového zařízení v případě selhání ochranného systému proti proudu. Nepožadují pomocné napájení. Jejich mechanická životnost 100 milionů operací překračuje životnost vlaku.
Ochranné relé jsou navrženy na elektromechanické technologii, která zajišťuje vysokou spolehlivost a bezúdržbovost. Má silnou schopnost odolat vysokému přetížení díky magnetickým materiálům. Jsou standardně vybaveny nesvařitelnými kontakty (1N / O + 1N / C) pro bezpečnostní aplikace.
Aplikace:
Ochranné relé se používají při detekci napěťové smyčky, aby se chránila energetická zařízení před přehřátím jak na palubě, tak na trati:
- 3 fázové sledování střídavého napětí pro nízké napětí nebo fázové ztráty
- Nadproudové a podproudové detekce
- Nabíjecí proud akumulátoru
- Selhání elektromagnetické brzdy
- Sledování tepla kabelů
Pozemní porucha od podvozku k zemi pro traťové nebo diferenciální proudové relé slouží k detekci proudového úniku porovnáním příchozího a odchozího výkonu vedení trakčního obvodu nebo proudová nevyváženost v brzdovém systému.
Základní funkce:
- Nízkonapěťová relé
- Vysokonapěťová relé
- Relé pro diferenciální napětí
- Podproudová relé
- Nadproudová relé
- Relé pro diferenciální proud
- Intervalové relé napětí
- Ochranné relé frekvenční
- Relé pro sled fází
Výhody ochranných relé:
- Vysoká galvanická separace
- Není potřeba pomocného napájení, je samostatné
- Vysoká spolehlivost, provoz bez údržby díky spolehlivé a prověřené elektromechanické technologii
- Silná schopnost odolávat vysokým přetížením
- Vybaven nuceným spoluchodem kontaktů
- Kontakty pro kritické aplikace
Pro palubní aplikace:
- Monitorovací relé trakčních brzd
- Trakční nadproudové relé
- Relé poruchy trakční izolace
- Relé pro detekci min. napětí trakčního vedení
- Relé pro detekci max. napětí trakčního vedení
- Relé prokluzu kol
- Relé elektrické pevnosti
- Monitorovací relé baterie
- Monitorovací relé motoru / alternátoru
- Relé detekce uzemnění
Traťová aplikace:
- Relé pro detekci stejnosměrného proudu
- Relé detekce napětí trakční sítě (1 500 V)
- Drážní relé detekce napětí
- Relé pro detekci zemních spojení
- Nadproudová relé (15 000A)
Ochranná relé Mors Smitt vyhovují těmto železničním standardům:
- ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
- IEC 61373 Test kolejových vozidel – otřesy a vibrace
- NF F 16-101/102 Chování při požáru – Železniční vozový park
- IEC 60068-2
- EN 50124-1
