Popis

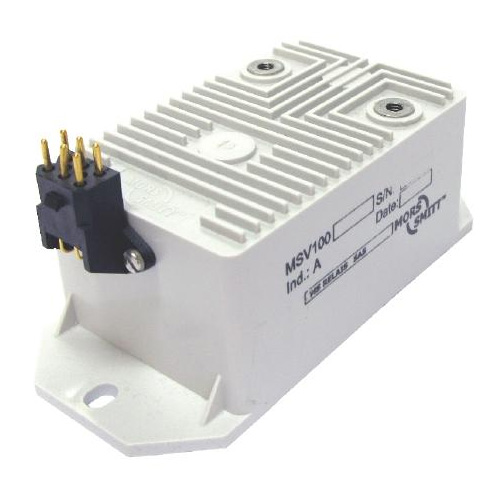

Napěťový snímač MSV100 je z řady napěťových převodníků Mors Smitt pracujících na principu Hallova efektu, které se využívají k měření vysokého napětí v kolejových vozidlech a traťových zařízeních. Vysoká napětí jsou lineárně převáděna na slabé signály.
Napěťové převodníky jsou založeny na principu kompenzace magnetického pole systémem uzavřené smyčky. Napěťový převodník MSV100 je určen pro měření střídavého a stejnosměrného napětí s vysokou galvanickou izolací mezi vodičem a výstupem snímače. Napěťový převodník dokáže zpracovávat také pulsní napětí. Série MSV100 je speciálně navržena pro bezpečné měření trvalého napětí až do 950 V AC/DC. Rozsah měření napětí pokrývá pásma od -1 400 V až do 1 400 V.
Vlastnosti:
- Speciálně navržen pro drážní/železniční aplikace
- Uzavřená smyčka (kompenzace)
- Vysoká dielektrická pevnost
- Přesná linearita
- Přesnost měření
- Vysoká dynamika
- Žádné ztráty v magnetickém obvodu
- EMC stínění (volitelné)
- Pracovní teploty -50°C…+85°C
Vyhovuje těmto železničním standardům:
- EN 50155 Railway application electronic equipment used in rollingstock
- IEC 61373 Rolling stock equipment – Shock and vibration test
- NF F16-101/102 Fire behaviour – Railway rolling stock
- IEC 60068-2-11 Environmental testing: Salt mist – Test Ka – 96 hours
