Popis

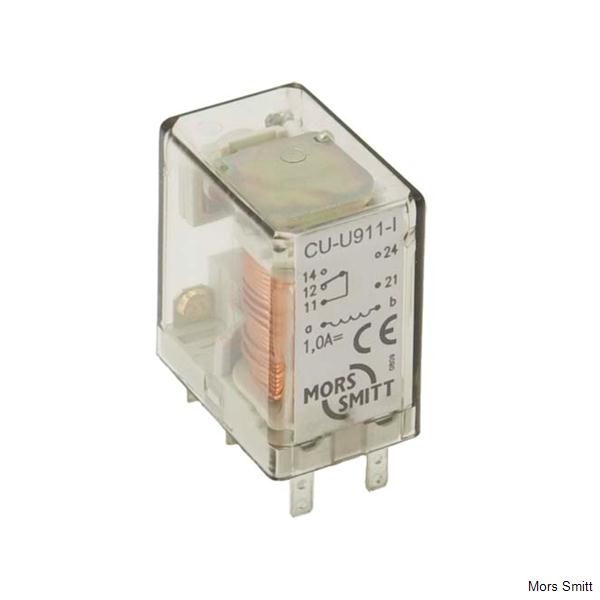

Relé řady CU/CP-U900-D jsou miniaturní kontrolní proudová relé s 1 C/O a 1 N/O kontaktem. Tato relé jsou k dispozici v AC provedení (cívky). Tato proudová relé disponují nesvařitelnými kontakty WNT – jsou mechanicky spřažené.
Relé CU/CP-U900-D jsou charakteristická vysokou citlivostí a velkou izolací mezi cívkou a kontaktem. Relé se vyrábějí jak ve verzi zásuvné do patic, tak i ve verzi PCB (do tištěného spoje).
Konstrukce relé a použité materiály dělají z relé CU/CP-U900-D produkt velice dobře odolávající nízkým i vysokým teplotám, vibracím, suchu i vlhku.
K relé je možno dodat mnoho druhů patic vhodných právě pro vaši instalaci.
Proudová relé jsou navržena pro drážní aplikace, zejména tam, kde je nedostatek místa. Relé CU/CP-U900-D jsou využívána ke kontrole proudu nebo tam, kde je obvod přepojován pomocí fixní hladiny AC proudu.
Vlastnosti:
- Miniaturní kontrolní proudové relé
- AC cívka
- 1 C/O + 1 N/O mžikové kontakty
- Nesvařitelné kontakty WNT
- Vysoká izolace mezi cívkou a kontaktem
- Ploché, čtvercové pocínované PINy pro spolehlivé spojení s paticí
- Zásuvné do patic / montáž do PCB (tištěného spoje)
- Široký výběr patic/zásuvek
- Průhledný kryt
- Volitelně mechanické kódování
Výhody:
- Osvědčená kvalita
- Dlouhodobá životnost
- Jednoduché užití
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům:
- ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
- IEC 60571 Elektronická zařízení drážních vozidel
- ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
- IEC 60947 Nízkonapěťová spínací a řídící zařízení
- IEC 61373 Test kolejových vozidel – otřesy a vibrace
- EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
- NF F16-101/102, TS 45545-2 Chování při požáru – Železniční vozový park
- IEC 60529 Evropská norma popisující krytí (IP-Code)
- EN 50205 Relé s nuceně ovládanými
(mechanicky spřaženými) kontakty - NF-F 62002
