Popis

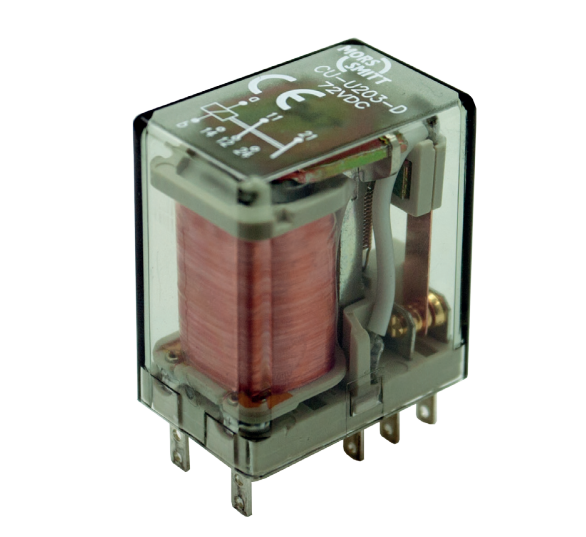

Relé řady CU/CP-U200-D je miniaturní drážní relé s 1 C/O a 1 N/O kontaktem a širokým rozsahem ovládacího napětí 40-125% nominálního napětí. Relé disponuje nuceně vedenými kontakty WNT. Standardní je pro něj vysoká izolační schopnost díky ochraně proti oblouku (jiskření). Dodává se ve dvou verzích: zásuvné (CU verze) nebo do PCB – tištěného spoje (CP verze).
Relé řady CU/CP-U200-D je navrženo pro užití v kolejových vozidlech, zejména pro místa, jež jsou ovlivněna nedostatkem místa.
Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Konstrukce relé a volba vhodných materiálů vycházela z požadavku odolnosti vůči korozi prostředí, vysokým i nízkým teplotám, vibracím a šokům, suchému i vlhkému prostředí.
Mezi nejoblíbenější specifikace patří relé CU-U201-D obj. č.: 617500011
Vlastnosti:
- Miniaturní relé zásuvné / PCB (do tištěného spoje)
- Mžikové relé, 1 C/O a 1 N/O kontakt
- Nuceně vedené kontakty WNT
- Ploché a tenké piny relé pro excelentní spojení s paticí
- Široký výběr patic / zásuvek
- Ochrana proti oblouku (jiskření) – vysoká izolační schopnost
- Průhledný kryt
- Volitelné kódování relé
Výhody:
- Osvědčená kvalita
- Dlouhodobá životnost
- Jednoduché užití
- Vhodné pro kritické/bezpečnostní aplikace
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům:
- ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
- IEC 60571 Elektronická zařízení drážních vozidel
- ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
- IEC 60947 Nízkonapěťová spínací a řídící zařízení
- IEC 61373 Test kolejových vozidel – otřesy a vibrace
- EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
- NF F16-101/102, TS 45545-2 Chování při požáru – Železniční vozový park
- IEC 60529 Evropská norma popisující krytí (IP-Code)
- NF F 62-002
