Popis

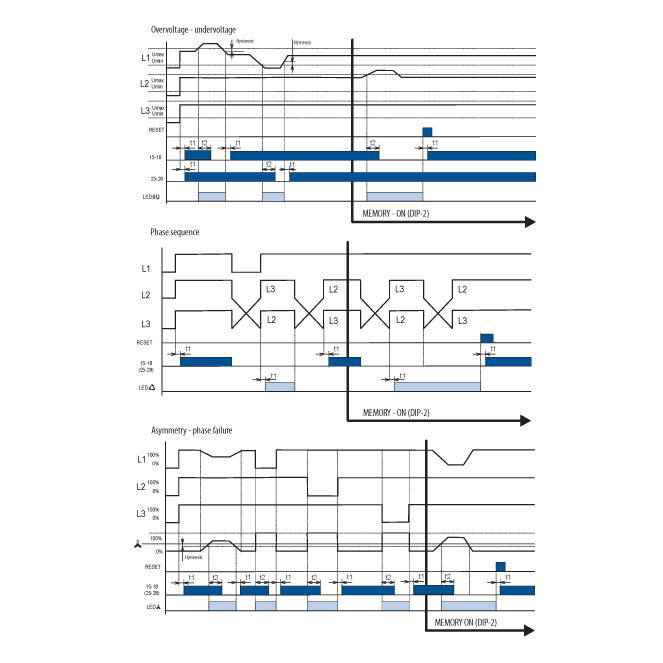

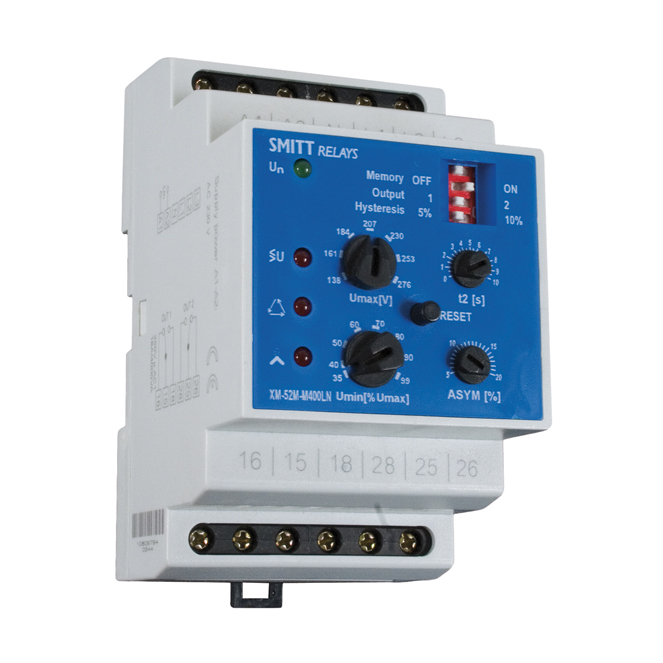

Kontrolní (hlídací) napěťové relé XM-52M-M400LN je určeno pro hlídání 3-fázových obvodů včetně nulového vodiče. Relé kontroluje mezifázové napětí. Relé dokáže sledovat a kontrolovat: napětí ve dvou úrovních (přepětí / podpětí), asymetrii fází, pořadí a výpadek fází. Každý chybový stav je indikován samostatnou LED. Volbou DIP přepínače (č. 3) je možno stanovit funkci druhého relé – zda funguje samostatně (1x pro přepětí, 1x pro podpětí) a nebo paralelně. Časové prodlevy t1(pevná) – při přechodu z chybového do normálního stavu a nebo při výpadku napětí a t2 (plynule nastavitelná) při přechodu z normálního do chybového stavu zabraňují nekorektnímu chování a kmitání výstupního zařízení při krátkodobých špičkách v síti a nebo při postupném klesání napětí do normálu.
Kontrola napětí
Nastavuje se horní úroveň Umax v rozsahu 240 –580 V a spodní úroveň Umin v rozsahu 35-99 % Umax. Pokud kterákoliv fáze vybočí z tohoto nastaveného pásma, výstupní relé po uplynutí nastavené prodlevy, která slouží k potlačení krátkodobých špiček, rozepne kontakt. Výstupní kontakt relé opět sepne po návratu zpět do hlídaného pásma a překonání pevné hystereze (která je volitelná ve dvou hodnotách DIP přepínačem).
Pořadí fází
Kontroluje správné pořadí fází. Při nežádoucí změně je výstupní kontakt rozepnut, po zapnutí přístroje s nesprávným pořadím fází je výstupní kontakt stále rozepnut.
Asymetrie
Nastavuje se míra asymetrie mezi jednotlivými fázemi v rozsahu 5-20 %. Při překročení nastavené asymetrie rozepne kontakt výstupního relé a LED indikující asymetrii svítí. Uplatňují se prodlevy t1, t2 a hystereze při přechodu do normálního stavu.
Aplikace
- relé hlídá a kontroluje v 3-fázových sítích napětí ve dvou úrovních (přepětí a podpětí) v rozsahu 240–480 V (soustava 3×400 V), včetně nulového vodiče
- kontroluje asymetrii fází, pořadí fází, výpadek fáze
- funkce “PAMĚŤ” – pro návrat z chybového do normálního stavu je třeba stisknout tlačítko “RESET” umístěné na předním panelu přístroje
- funkce druhého relé (samostatně / paralelně)
- pevná prodleva t1 a nastavitelná prodleva t2 pro eliminaci krátkodobých výpadků a špiček pro každou úroveň
- galvanicky oddělené napájení

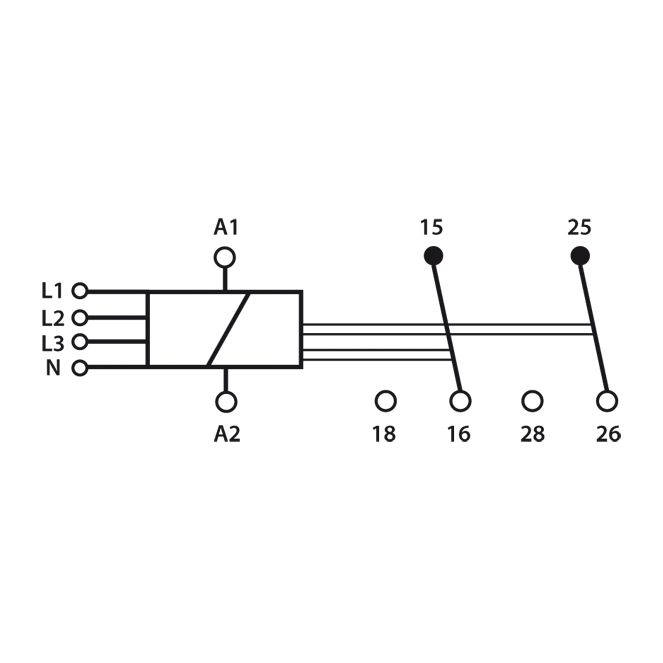

- výstupní kontakt 2x přepínací 16 A / 250 V AC1
- montáž na 35 mm DIN lištu
- modulární relé
Výhody
- jmenovitý proud 16A / AC1
- šířka 52 mm
- dlouhodobá dostupnost
- žádná údržba
Vyhovuje těmto standardům:
- EN 60255-6
- EN 61010-1
- CE
Objednací číslo: 326002007
Tento produkt je zastaralý.
