Popis

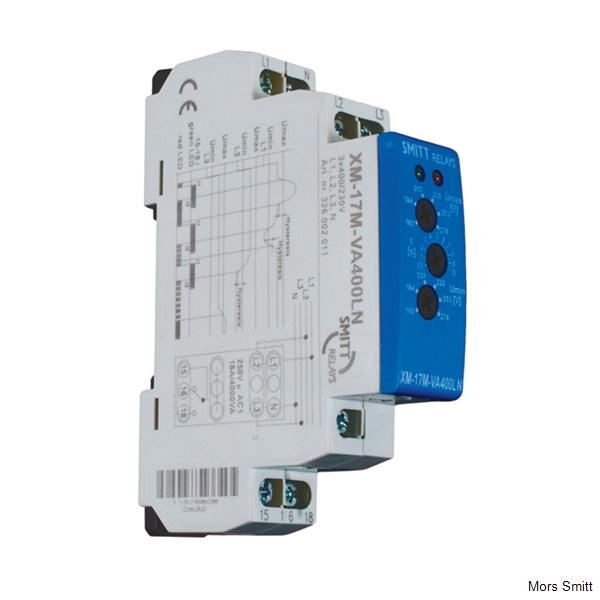

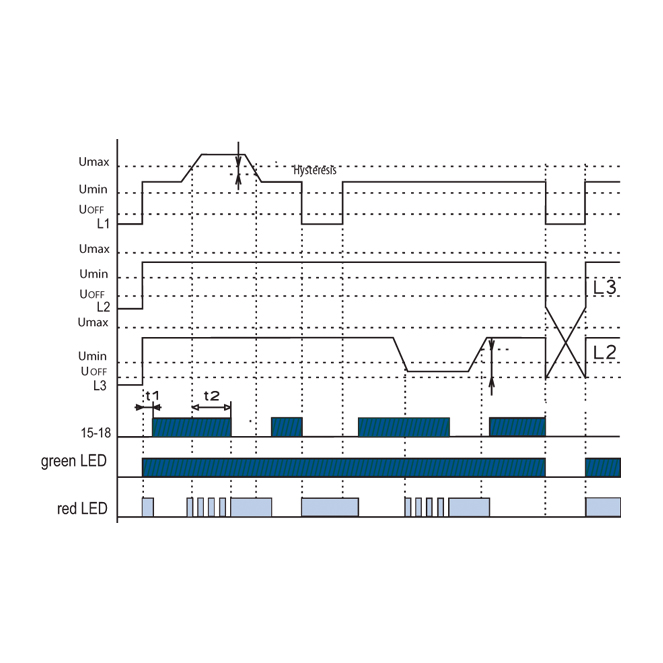

Kontrolní (hlídací) napěťové relé XM-17M-VA400LN v 3-fázové síti monitoruje velikost fázových napětí. Je možno nastavit dvě nezávislé úrovně napětí a tak kontrolovat např. přepětí a podpětí samostatně. Při normálním stavu, kdy se napětí pohybuje v pásmu mezi nastavenými úrovněmi, je výstupní relé sepnuto a červená LED nesvítí. Při překročení a nebo poklesu napětí výstupní relé rozepne a červená LED svítí (LED hlásí chybový stav – při časování bliká). Při přehození fází svítí červená LED (kontakt relé je rozepnut). Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění a je hlášen chybový stav červenou LED. Pokud právě probíhá časování v chybovém stavu, je toto časování okamžitě ukončeno.
Aplikace
- slouží pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení)
- monitoruje velikost napětí v 3-fázové soustavě napětí a hlídá přerušení nulového vodiče
- relé hlídá sled fází
- je možno nastavit horní a dolní hranici napětí, při které kontakt výstupního relé vypne
- nastavitelná časová prodleva eliminuje krátkodobé špičky a výpadky v síti
- napájení se provádí z hlídaného napětí
- chybový stav je indikován červenou LED a rozepnutím výstupního kontaktu relé

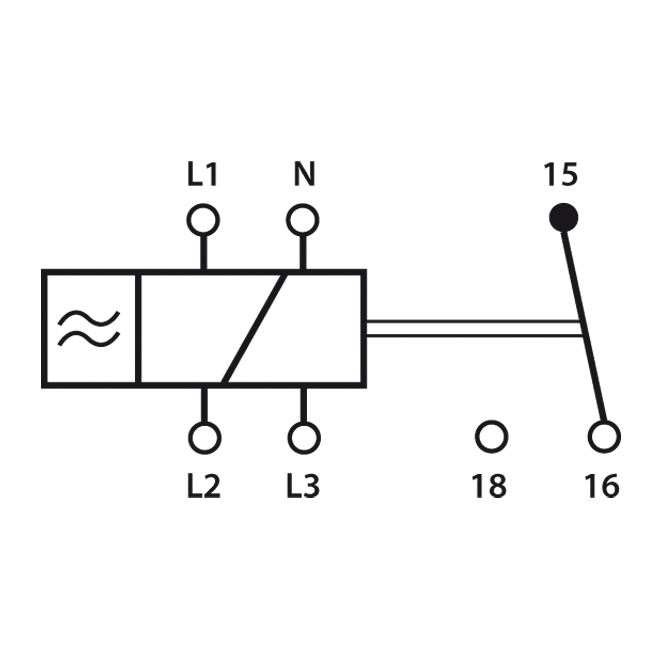

- výstupní kontakt 1x přepínací 8 A / 250 V AC1
- pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění
- montáž na 35 mm DIN lištu
- modulární relé
Výhody
- jmenovitý proud 8 A / AC1
- šířka 17,6 mm
- dlouhodobá dostupnost
- žádná údržba
Vyhovuje těmto standardům:
- EN 60255-6
- EN 61010-1
- CE
Objednací číslo: 326002011
Tento produkt je zastaralý.
