Popis

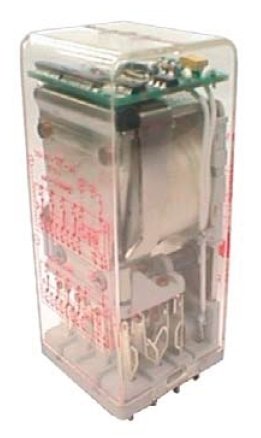

Časové relé THBBU 400 se zpožděným přítahem nebo odpadem, které může být přímo přitaženo „0V“ na d3 pinu. Tento příkaz je prioritní na přítah relé. Je vybaveno 4-mi zdvojenými C/O kontakty (tvaru Z). Časové zpoždění je plně programovatelné přepínačem dip od 0,25 s až do 63 min. Přístup k dip přepínači je dostupný po uvolnění krytu. Tato funkce znemožňuje neúmyslnou manipulaci s časovým nastavením. Časové nastavení může být také fixní přímo z výroby.
Relé je zásuvné s bezpečným zajištěním v patici, díky tomu je maximálně zjednodušená údržba (není třeba odpojovat dráty nebo ostatní hardware kvůli kontrole nebo výměně relé). Odolnost vůči nárazům a vibracím odpovídá drážním normám.
Relé je vybaveno mechanickým kódováním k patici přímo z výroby a identifikace terminálů je jasně označena na štítku relé. Standardně vybaveno nesvařitelnými kontakty (WNT).
THBBU 400 je zásuvné do těchto typů patic: EA 102 B, EA 102 BF, EA 103 BF, EA 104 B, EA 104 BF, EA 105 BF, EA 112 BF.
Časové relé THBBU 400 je navrženo pro náročné aplikace s programovatelnou časovací funkcí. Používá se například v HVAC (topení, ventilace a klimatizace) a osvětlení.
Vlastnosti:
- Časové relé se zpožděným přítahem nebo odpadem
- relé může být přímo přitaženo „0V“ na d3 pinu (prioritní příkaz)
- Nastavitelné časové zpoždění 0,25 s … 63 min.
- Relé je zásuvné s bezpečným zajištěním v patici.
- 4 zdvojené C/O kontakty (tvaru Z), 12 A
- standardně nesvařitelné kontakty (WNT)
- LED indikátor stavu
- Mechanická životnost kontaktů 100 miliónů cyklů
- -40 °C…+85 °C provozní teplota
Výhody:
- Prověřená spolehlivost v náročných aplikacích
- Dlouhá životnost
- Přesná volba načasování (finger safe)
- Jednoduchá údržba a výměna
- Nízké náklady na životní cyklus
- Žádná údržba
Vyhovuje těmto železničním standardům:
- NF F 62-002 Rolling stock – Instantaneous relays contacts and sockets
- NF F 16-101/102 Fire behaviour – Railway rolling stock
- EN 50155 Railway application – Electronic equipment used on rolling stock
- IEC 61373 Railway application – shock and vibration tests
