Popis

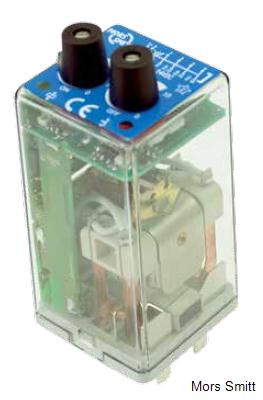

Zásuvné průmyslové časové relé TDBE4 se zpožděným přítahem a odpadem, 3 C/O kontakty a 1 N/C kontaktem. Zpoždění relé je nezávisle nastavitelné dvěma uzamykatelnými přepínači. Relé může být rovněž dodáno s jedním nebo dvěma fixními nastaveními časového zpoždění (bez přepínačů). Relé potřebuje pomocný zdroj a může být probuzeno pomocí externího N/O kontaktu, nebo s AC nebo DC pomocným napájením.
Relé je vybaveno dvěma LED diodami, které indikují napětí a probuzení cívky. Na přání je možné relé vybavit magnetickým vyfukováním oblouku pro vyšší vypínací schopnost a delší životnost kontaktů.
Konstrukce a výběr materiálů relé TDBE4 je dělají vhodným pro to aby odolalo nízkým i vysokým teplotám, rázům, vibracím, suchému i vlhkému prostředí. Není potřeba žádné externí spony, relé je vybaveno integrovanou zacvakávací sponou, která udrží relé v patici za všech podmínek a montážních pozicích.
Kompaktní velikost, mnoho variant a široká nabídka patic dělají z relé TDBE4 jednoduché a flexibilní řešení pro mnoho aplikací.
Aplikace:
Relé této řady jsou navrženy pro náročné průmyslové aplikace. Relé TDBE4 se používá tam, kde je nutný zpožděný odpad a přítah.
- časové relé s pomocným zdrojem
- zpožděný přítah a odpad
- 3 C/O kontakty a 1 N/C kontakt
- obě zpoždění nastavitelné pomocí 2 uzamykatelných přepínačů
- také varianta s fixním nastavením zpoždění
- rozsah zpoždění 0 s…120 min
- na přání magnetické vyfukování oblouku
- dvě LED diody
- vhodné pro AC nebo DC napětí
- postříbřené piny pro ideální spojení s paticí
- integrovaná zacvakávací spona
- možnost kódování (relé a patice)
Výhody
- prověřená spolehlivost
- dlouhodobá dostupnost
- jednoduchá údržba
- nízké provozní náklady
Vyhovuje těmto průmyslovým standardům:
- IEC 61812-1 Time relays for industrial and residential use
- IEC 60947 Low voltage switch gear and control gear
- IEC 60947-5-1 Electromechanical control circuit devices and switching elements
- IEC 60255 Relay design and environmental conditions
- EMC Directive
- CE
Tento produkt je zastaralý od 1. ledna 2023.
