Popis

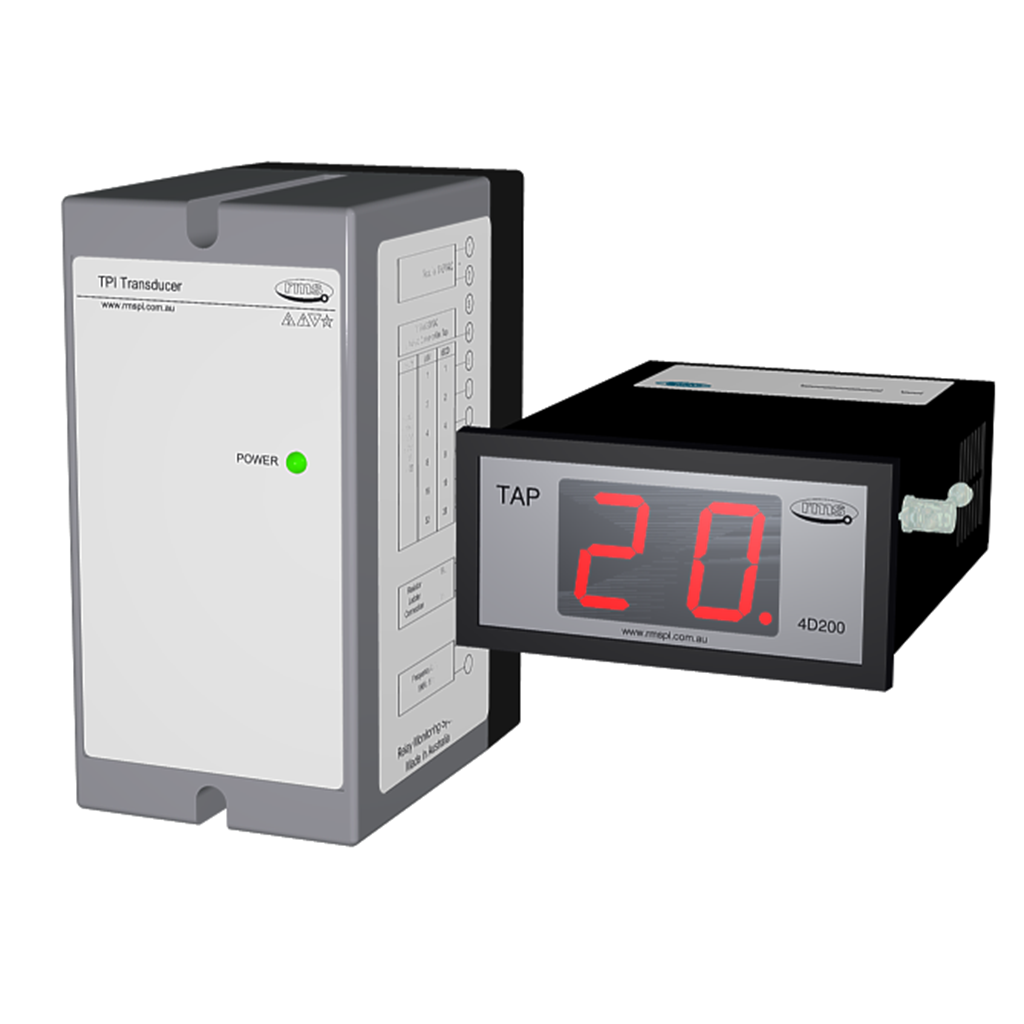

Indikátor pozice odbočky 4D200 je speciálně navržen pro provoz s RMS 2V200. 2V200 poskytuje rozhraní pro ochranu proti šumu mezi přepínačem a 4D200 přes kmitočtový signál 0 až 5KHz. Alternativně může být 4D200 konfigurován tak, aby přijímal kódovaný vstup BCD přímo z přepínače nebo přes napětí na převodník BCD.
Pokud je používáno relé pro regulaci napětí RMS 2V164 s 2V200 TPI převodníkem, může být 4D200 paralelně připojen, aby se zajistila lokální snadno čitelná indikace polohy odbočky.
4D200 může být také volitelně specifikován tak, aby poskytoval BCD výstup pozice odbočky pro rozhraní se systémem SCADA.
Vlastnosti
- Určeno pro rozhraní s převodníkem RMS 2V200 TPI
- Volitelné vstupní rozhraní BCD
- Volitelná signalizace výstupu BCD
- Kompaktní pouzdro pro montáž do panelu
- 12 VDC pomocný vstup pro použití s izolovaným pomocným modulárním modulem
- Jednoduchá a robustní konstrukce
- Vyrobeno v Austrálii
