Popis

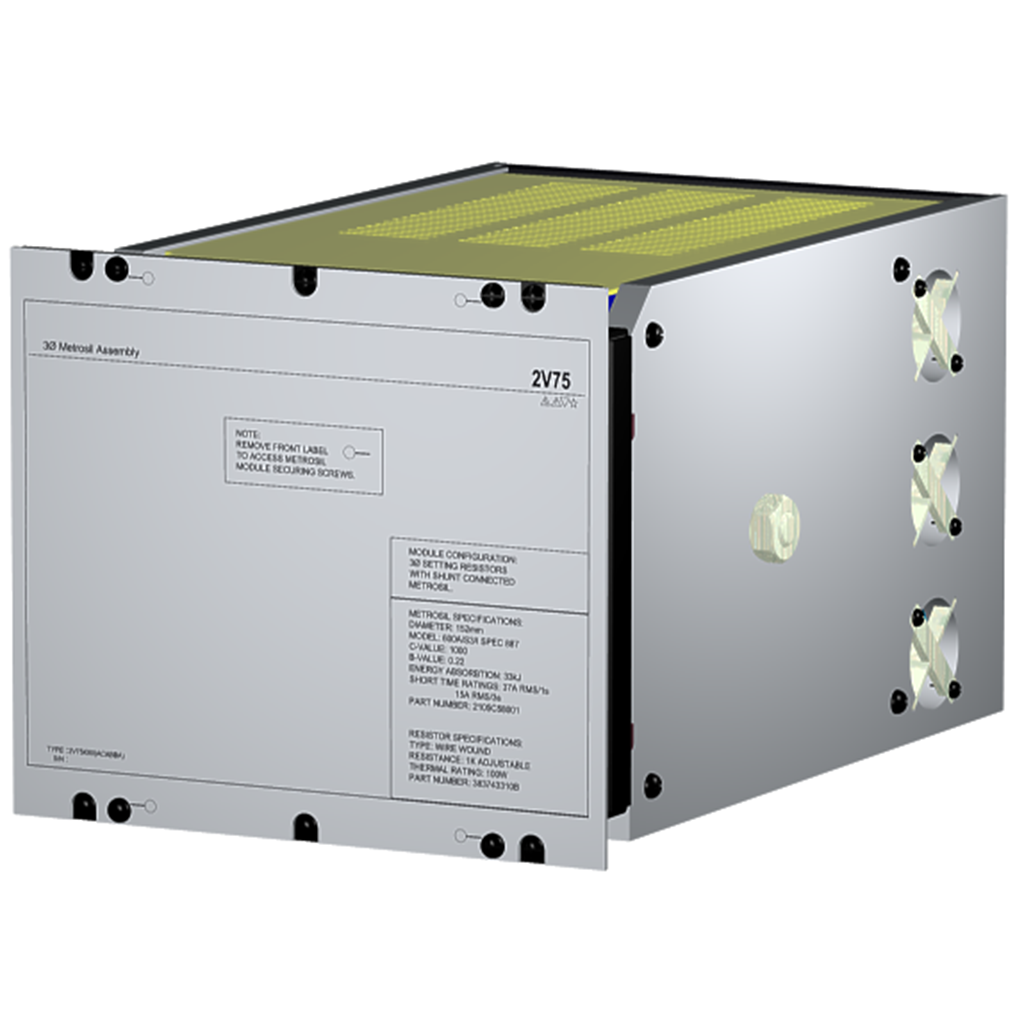

Modul 2V75 poskytuje kompaktní, jednoduchý a nákladově efektivní způsob montáže před-zapojené třífázové kombinace Metrosilu a stabilizačního odporu do ochranných panelů využívajících obvody vysokoimpedančního diferenciálu. Montáž je dosažena tím, že nejprve namontujete speciální panel na přední stranu skříně. Tento panel je vhodný pro instalaci do 19 palcových racků nebo pro zápustnou montáž. Oddělený třífázový modul Metrosil je potom instalován ze zadní strany krytu a připevněn na samonosné kolejnice na předním montážním panelu. Potom se namontují zadržovací šrouby, aby se modul Metrosil upevnil na místo. Pro proudové relé diferenciální ochrany (např. Reyrolle DAD) se používá sériový stabilizační odpor pro dosažení požadovaného stabilního napětí. U napěťově řízených diferenciálních ochranných relé (např. RMS 2V73) se obecně nevyžadují stabilizační rezistory.
Vlastnosti:
- Kompaktní a bytelná kontrukce
- Plně izolovaný modul
- Vysoké energetické hodnocení
- Před-zapojeno se svorkami
- Volitelné rezistory s vysokým výkonem s konvektivními chladícími otvory
- Přístup pro nastavení stabilizace odporu
- 3 nebo 6 palcové Metrosily
- Vhodné pro obvody vysokoimpedanční diferenciální ochrany přípojnic
- Necitlivé vůči DC
