Patice

Patice (sokly, zásuvky) pro relé Mors Smitt určené pro montáž na desku, 35 mm DIN lištu nebo do tištěného spoje.

Všechny naše produkty jsou navrženy železničními inženýry tak, aby přežily životnost vlaku. Aktuálně je na celém světě instalováno více než 10 milionů relé a patic Mors Smitt.

Patice pro relé Mors Smitt procházejí přísnými testy kontroly kvality.

Společnost Mors Smitt má certifikované systémy řízení kvality a ochrany životního prostředí podle předních mezinárodních norem. ISO 9001: 2008 a železniční specifický standard IRIS pro činnosti v oblasti železničního průmyslu. Také má certifikaci podle ISO 14001 a probíhá proces certifikace podle OHSAS 18001.

Patice pro relé Mors Smitt vyhovují těmto standardům:

ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
IEC 60571 Elektronická zařízení drážních vozidel
IEC 61373 Test kolejových vozidel – otřesy a vibrace
NF F 16-101/102, EN 45545-2 Chování při požáru – Železniční vozový park
IEC 60715
NF F 62-002
EN 60947-5-1
IEC 61810
TR CU 001/2011 EAC
China Compulsory Certification (CCC)

Kódovací vložka A104
Kódovací vložka A104 pro patice řady V. Vhodné pro všechny relé řady D, D-U, CU. Hmotnost cca 1 g. Objednací kód: 378690100
Patice COR NJ

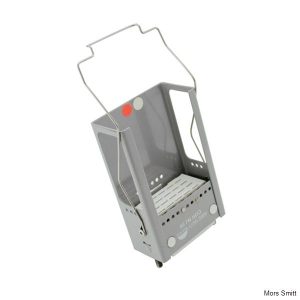

Patice COR NJ má jednu svorku 5 x 0.8 mm, která je vyžadována pro spolehlivé propojení. Patice je vybavena kovovou přidržovací sponou. Kódovací nýty instalované na patici odpovídají kódování relé. Patice COR NJ je vhodná pro všechna relé C a moduly typu C. Patice COR NJ je konstruována pro montáž do panelu relé a modulů se zadním propojením jednoduchými fastony. (Pokračování textu…)
patice COR NK / COR PA / COR SA

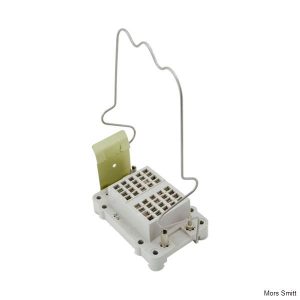

Patice COR NK má jednoduchý faston. Pro správné připojení jsou vyžadovány 5mm fastonové svorky. Patice COR PA je navíc vybavena vodící deskou oproti patici COR NK. Patice COR NK a COR PA jsou vybaveny kovovou přídržnou sponou. Před balením je každá zásuvka v továrně unikátně zakódována. Patice COR NK nebo PA jsou vhodné pro všechny relé řady 300. Patice COR SA je vhodná pro relé řady 303S. Patice COR NK, PA a SA jsou…
patice COR OU

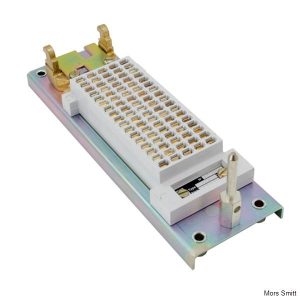

Patice COR OU má jednoduchý faston. Pro správné připojení jsou vyžadovány 5mm fastonové svorky. Patice jsou vybaveny kovovou přídržnou sponou. Před balením je každá zásuvka v továrně unikátně zakódována. Patice COR OU jsou vhodné pro relé řady 401 a 407. Patice COR OU byla navržena pro montáž na panel se zadním připojením jednoduchým fastonem. (Pokračování textu…)
patice EA 102

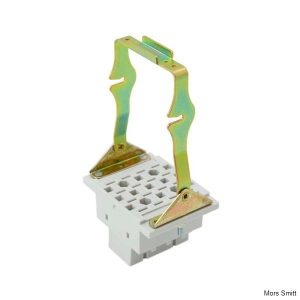

Patice EA 102 má dvojitý faston pro každý releový kontakt, takže smyčka/řetězení může být provedeno na patici a není nutné mít externí konektor nebo svorku. Pro správné připojení jsou vyžadovány 5mm fastonové svorky. Patice EA 102 A nebo B jsou vybaveny bytelným zacvakávacím mechanismem pro spolehlivé upevnění relé. Patice EA 102 AF a BF jsou vybaveny kovovou přídržnou sponou. Šestihranné plastové klíče a kruhové plastové vložky jsou určeny pro kódování relé, které není…
patice EA 103

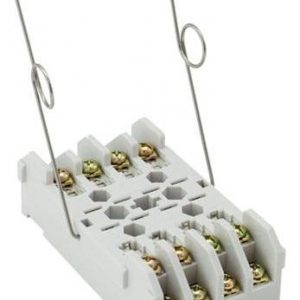

Patice EA 103 má šroubové svorky M3. K patici mohou být připojeny očka do 6,5 mm na přední straně. Patice EA 103 AF nebo BF jsou vybaveny kovovou přídržnou sponou. Šestihranné plastové klíče a kruhové plastové vložky jsou určeny pro kódování relé, které není vloženo. Kódování lze dodat jako volitelnou možnost. Patice EA 103 AF jsou vhodné pro všechny relé a moduly řady A. Patice EA 103 BF jsou vhodné pro všechny relé a…
patice EA 104

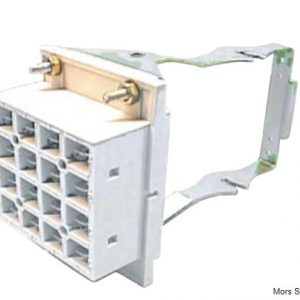

Patice EA 104 má jednoduchý faston pro každý releový kontakt. Pro správné připojení jsou vyžadovány 5mm fastonové svorky. Patice EA 104 A nebo B jsou vybaveny bytelným zacvakávacím mechanismem pro spolehlivé upevnění relé. Patice EA 104 AF a BF jsou vybaveny kovovou přídržnou sponou. Šestihranné plastové klíče a kruhové plastové vložky jsou určeny pro kódování relé, které není vloženo. Kódování lze dodat jako volitelnou možnost. Patice EA 104 A(F) jsou vhodné pro všechny relé a…
patice EA 105

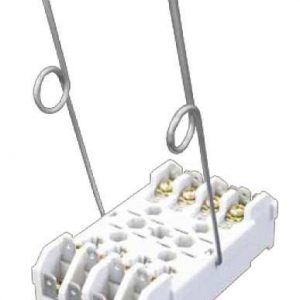

Patice EA 105 má jednoduché fastony 5mm na přední straně. Patice EA 105 AF nebo BF jsou vybaveny kovovou přídržnou sponou. Šestihranné plastové klíče a kruhové plastové vložky jsou určeny pro kódování relé, které není vloženo. Kódování lze dodat jako volitelnou možnost. Patice EA 105 AF jsou vhodné pro všechny relé a moduly řady A. Patice EA 105 BF jsou vhodné pro všechny relé a moduly řady B. EA 105 byly navrženy pro…
patice EA 111
Patice EA 111 je určená všem relé řady A/B. S dvojicí vysoce spolehlivých pružinových svorek pro každé připojení. Patice může být namontována na panel nebo 35 mm din lištu. Šestihranné plastové klíče a kruhové plastové zátky jsou určeny pro kódování relé, které není vloženo. Kódování lze dodat jako volitelnou možnost. Patice EA111 byla navržena pro montáž na panel nebo na 35 mm din lištu samoupevňovacím mechanismem. (Pokračování textu…)
patice EA 112

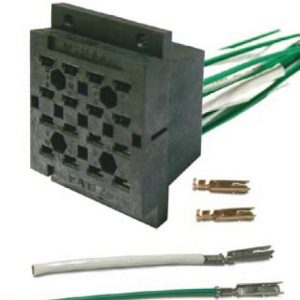

Patice EA 112 má krimpovací kontakty, aby bylo umožněno zadní propojení na patici. Patice EA 112 A nebo B jsou vybaveny kovovou přídržnou sponou nebo západkovým mechanismem. Šestihranné plastové klíče a kruhové plastové zátky jsou určeny pro kódování relé, které není vloženo. Kódování lze dodat jako volitelnou možnost. Patice EA 112 A je vhodná pro všechny relé a moduly typu A. Patice EA 112 B je vhodná pro všechny relé a…
patice V16

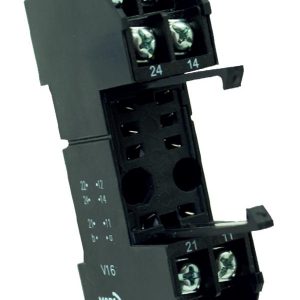

Patice V16 je určena pro montáž na desku nebo 35mm lištu. V16 je vhodná pro dva odizolované vodiče do 3,3 mm2, takže smyčkování nebo řetězení může být uděláno na patici a není nutná žádná externí svorka nebo konektor. Patice V16 je vybavená integrovanou přídržnou sponou. Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé. Na přání ochrana diodou nebo dvojitou Zenerovou diodou. Patice V16…
Patice V17

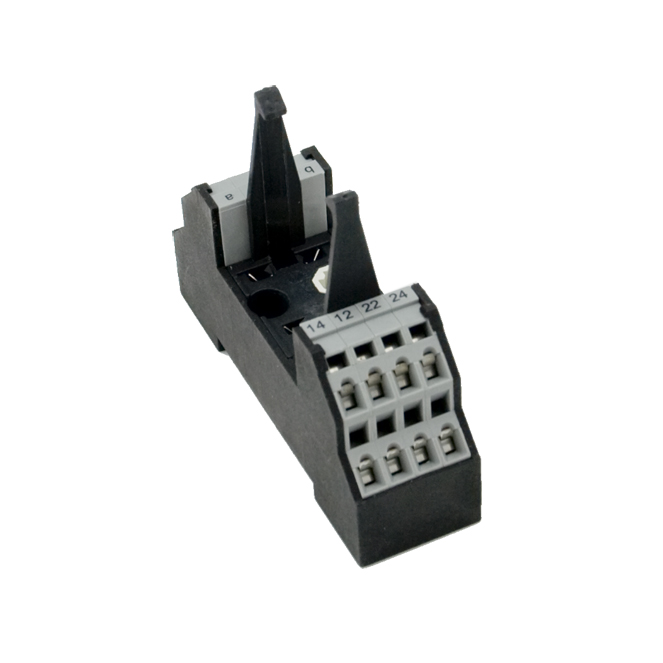

Patice V17 je určena pro montáž na desku nebo 35mm lištu. Pružinové svorky umožňují rychlé spojení stlačením pružny plochým šroubovákem a vsunutím odizolovaného vodiče. Může být použitý vodič do 2,5 mm2. Tato rychlá a snadná metoda ušetří až 75 % montážního času v porovnání s klasickou technologií, jako jsou šroubové svorky. Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé. Patice je možné objednat…
Patice V17-D
Patice V17-D je určena pro montáž na desku nebo 35mm lištu. Pružinové svorky umožňují rychlé spojení stlačením pružny plochým šroubovákem a vsunutím odizolovaného vodiče. Může být použitý vodič do 2,5 mm2. Tato rychlá a snadná metoda ušetří až 75 % montážního času v porovnání s klasickou technologií, jako jsou šroubové svorky. Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé. Patice V17-D obsahuje ochrannou…
patice V18

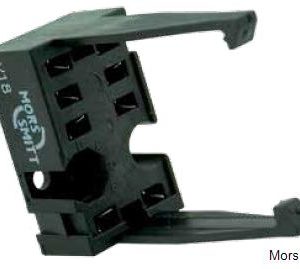

Patice V18 je určena pro letování do tištěného spoje. Relé bude zasunuto do patice, patice bude vletována do tištěného spoje. To je jediná cesta spojení relé a patice garantující správné umístění relé. Patice je vybavená integrovanou přídržnou sponou. Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze stejně kódované relé. Patice V18 je vhodná pro běžné drážní aplikace s úsporou místa. Instalaci a výměnu relé lze provést…
patice V22BR

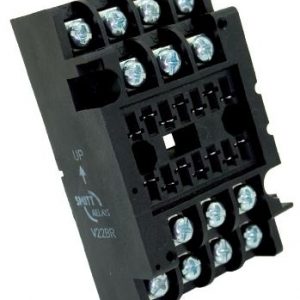

Patice V22BR je určena pro montáž na desku nebo panel s očky až 9 mm. Má jednu šroubovou svorku pro jeden releový kontakt, která umožňuje upevnění dvou vodičů až do průřezu 2,5 mm2, takže smyčkování nebo řetězení může být uděláno na patici a není nutná žádná externí svorka nebo konektor. Patice V22BR nemá žádná interní propojení, což jí dělá vysoce spolehlivou. Aby se předešlo chybné instalaci, může být patice vybavena mechanickým…
patice V23

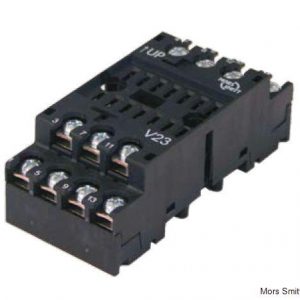

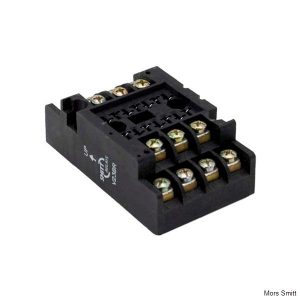

Patice V23 je určena pro montáž na desku nebo 35mm lištu. Má jednu šroubovou svorku pro jeden releový kontakt, která umožňuje upevnění dvou vodičů až do průřezu 2,5 mm2, takže smyčkování nebo řetězení může být uděláno na patici a není nutná žádná externí svorka nebo konektor. Patice V23 nemá žádná interní propojení, což jí dělá vysoce spolehlivou. Aby se předešlo chybné instalaci, může být patice vybavena mechanickým kódováním, akceptujícím pouze…
