Mžiková drážní relé

Kontakty mžikových relé sepnou ve chvíli, když je cívka pod napětím. Ve chvíli, kdy napětí zmizí, se kontakty rozepnou. Mžiková drážní relé Mors Smitt vyhovují těm nejpřísnějším železničním normám.

Mžiková relé Mors Smitt jsou standardně vybavena magnetickým vyfukováním oblouku, díky čemuž je zajištěna vysoká vypínací schopnost a nejdelší životnost kontaktů na trhu s počtem sepnutí až 100×106

Bezpečnostní mžiková relé Mors Smitt jsou certifikována až pro SIL4.

Drážní mžikové relé jsou navržena železničními inženýry tak , aby přežila životnost vlaku. Aktuálně je na celém světě instalováno více než 10 milionů drážních relé Mors Smitt.

Drážní mžiková relé Mors Smitt jsou vyráběna ručně v Nizozemsku nebo Francii a procházejí přísnými testy kvality.

Společnost Mors Smitt má certifikované systémy řízení kvality a ochrany životního prostředí podle předních mezinárodních norem. ISO 9001: 2008 a železniční specifický standard IRIS pro činnosti v oblasti železničního průmyslu. Také má certifikaci podle ISO 14001 a probíhá proces certifikace podle OHSAS 18001.

Mžiková drážní relé Mors Smitt vyhovují těmto železničním standardům:

  • ČSN EN 50155 Drážní zařízení – Elektronická zařízení drážních vozidel
  • IEC 60571 Elektronická zařízení drážních vozidel
  • ČSN EN 60077 Drážní zařízení – Elektrická zařízení drážních vozidel
  • IEC 60947 Nízkonapěťová spínací a řídící zařízení
  • IEC 61373 Test kolejových vozidel – otřesy a vibrace
  • EN 50121 Elektromagnetická kompatibilita pro železniční aplikace
  • NF F16-101/102, TS 45545-2 Chování při požáru – Železniční vozový park
  • IEC 60529 Evropská norma popisující krytí (IP-Code)
  • IEC 60068-2
  •  TR CU 001/2011  EAC
  • China Compulsory Certification (CCC)

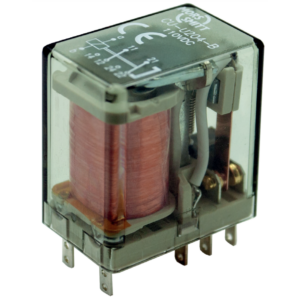

  • miniaturní relé CU/CP-U200-B, dlouhá životnost kontaktů

     Relé řady CU/CP-U200-B je miniaturní drážní relé se dvěma přepínacími kontakty. Relé disponuje nuceně vedenými kontakty WNT a magnetickým vyfukováním oblouku pro delší životnost kontaktů. Standardní je pro něj vysoká izolační schopnost díky ochraně proti oblouku (jiskření). Dodává se ve dvou verzích: zásuvné (CU verze) nebo do PCB - tištěného spoje (CP verze). Relé řady CU/CP-U200-B je navrženo pro užití v kolejových vozidlech, zejména pro místa, jež jsou ovlivněna nedostatkem místa. Relé jsou určena pro…

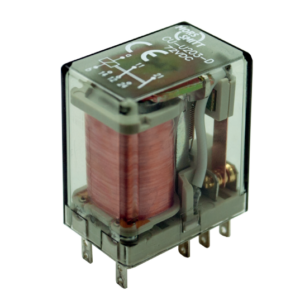

  • miniaturní relé CU/CP-U200-D, široký rozsah ovládacího napětí

     Relé řady CU/CP-U200-D je miniaturní drážní relé s 1 C/O a 1 N/O kontaktem a širokým rozsahem ovládacího napětí 40-125% nominálního napětí. Relé disponuje nuceně vedenými kontakty WNT. Standardní je pro něj vysoká izolační schopnost díky ochraně proti oblouku (jiskření). Dodává se ve dvou verzích: zásuvné (CU verze) nebo do PCB - tištěného spoje (CP verze). Relé řady CU/CP-U200-D je navrženo pro užití v kolejových vozidlech, zejména pro místa, jež jsou ovlivněna nedostatkem…

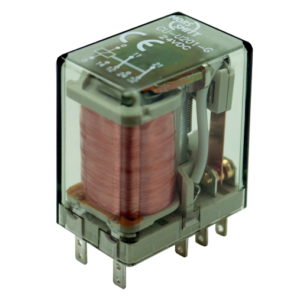

  • miniaturní relé CU/CP-U200-G, dvoupólové

     Relé řady CU/CP-U200-G je miniaturní drážní relé se dvěma přepínacími kontakty. Relé disponuje nuceným spoluchodem kontaktů WNT. Standardní je pro něj vysoká izolační schopnost díky ochraně proti oblouku (jiskření). Dodává se ve dvou verzích: zásuvné (CU verze) nebo do PCB - tištěného spoje (CP verze). Relé řady CU/CP-U200-G je navrženo pro užití v kolejových vozidlech, zejména pro místa, jež jsou ovlivněna nedostatkem místa. Relé jsou určena pro náročné aplikace, jako je např.…

  • miniaturní relé CU/CP-U200-U, zdvojený kontakt DMDB

     Relé řady CU/CP-U200-U je miniaturní drážní relé s jedním zdvojeným kontaktem DMDB. Relé je charakteristické vysokou zátěží a dlouhou životností. Dodává se ve dvou verzích: zásuvné (CU verze) nebo do PCB - tištěného spoje (CP verze). Relé řady CU/CP-U200-U je navrženo pro užití v kolejových vozidlech, zejména pro místa, jež jsou ovlivněna nedostatkem místa. Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Konstrukce relé a…

  • miniaturní relé CU/CP-U300-G, 2 C/O kontakty, AC cívka

     Relé řady CU/CP-U300-G je miniaturní drážní relé se dvěma přepínacími kontakty. Vhodné pro střídavé napětí cívky s frekvencí 50/60 Hz. Relé disponuje nuceným spoluchodem kontaktů WNT. Standardní je pro něj vysoká izolační schopnost díky ochraně proti oblouku (jiskření). Dodává se ve dvou verzích: zásuvné (CU verze) nebo do PCB – tištěného spoje (CP verze). Relé řady CU/CP-U300-G je navrženo pro použití v kolejových vozidlech, zejména pro místa, jež jsou ovlivněna nedostatkem…

  • miniaturní relé CU/CP-U300-U, zdvojený kontakt DMDB, AC cívka

     Relé řady CU/CP-U300-U je miniaturní drážní relé s jedním zdvojeným kontaktem DMDB. Je určeno pro střídavé napětí cívky s frekvencí 50/60 Hz a je charakteristické vysokou zátěží a dlouhou životností. Dodává se ve dvou verzích: zásuvné (CU verze) nebo do PCB – tištěného spoje (CP verze). Relé řady CU/CP-U300-U je navrženo pro užití v kolejových vozidlech, zejména pro místa, jež jsou ovlivněna nedostatkem místa. Relé jsou určena pro náročné aplikace, jako…

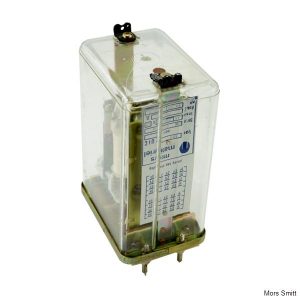

  • relé 303, bezpečnostní, 19 kontaktů

     Relé 303 má 19 zdvojených kontaktů s různými N/O a N/C kombinacemi. Zásuvná konstrukce nabízí bezpečné propojení pro snadnou údržbu (není třeba odpojovat vodiče nebo jiný hardware pro kontrolu nebo výměnu relé). Odolnost vůči rázům a vibracím odpovídá drážním standardům. Mechanické kódování relé a patice je provedeno během výroby a označení svorek je jasně označeno na identifikační destičce trvale připevné k relé.  Nucený spoluchod kontaktů WNT je standardem. Pokud se nějaký…

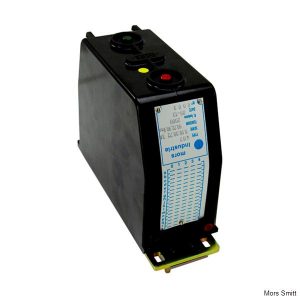

  • relé 401, bezpečnostní, 40 kontaktů

     Relé 401 má 40 zdvojených kontaktů v různých N/O a N/C kombinacích. Zásuvná konstrukce nabízí bezpečné propojení pro snadnou údržbu (není třeba odpojovat vodiče nebo jiný hardware pro kontrolu nebo výměnu relé). Odolnost vůči rázům a vibracím odpovídá drážním standardům. Nucený spoluchod kontaktů WNT je standardem. Pokud se nějaký N/O kontakt slepí, žádný N/C se nemůže sepnout a naopak. Všechna relé jsou během výroby testována, aby byl splněn tento bezpečnostní…

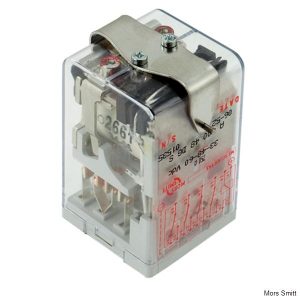

  • Relé A 400, 4 kontakty

     Relé řady A 400 jsou robustní zásuvná bezpečnostní relé se zdvojenými DMDB 4 C/O kontakty a zátěží 8A. Relé jsou určena především pro bezpečnostně kritické aplikace, volitelně disponují vlastností nuceného spoluchodu kontaktů WNT.  Vynikají svou extrémní spolehlivostí a dlouhou životností kontaktů - 100 milionů cyklů  i ve velmi náročném prostředí. Relé je zásuvné a je vybaveno zacvakávacím mechanismem pro maximální zjednodušení údržby (nemusí být odpojeny žádné kabely nebo další vybavení kvůli inspekci nebo výměně relé). Konstrukce relé…

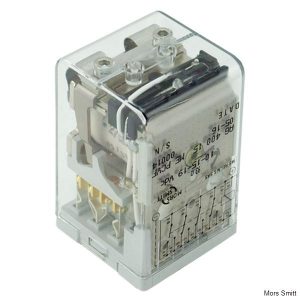

  • relé AG 400, 4 C/O zlacené kontakty

     Relé AG 400 má 4 zdvojené DMDB C/O kontakty (tvar Z). Kontakty stříbrné - pozlacené. Relé jsou používána pro obvody s velmi malými proudy. Zásuvný design nabízí bezpečné zajištění relé pro maximálně snadnou údržbu (není třeba odpojovat kabely nebo jiný hardware ke kontrole nebo výměně relé). Odolnost proti nárazu a vibracím je v souladu se standardy platnými pro drážní zařízení. Mechanické kódování relé do patice je zabudováno do relé a…

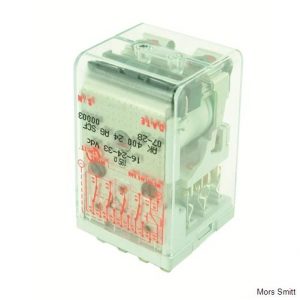

  • relé AK 400, bezpečnostní

     Relé řady AK 400 jsou robustní zásuvná bezpečnostní relé se zdvojenými DMDB 4 C/O kontakty a zátěží 8A. Relé jsou určena především pro bezpečnostně kritické aplikace s možností nuceného spoluchodu kontaktů WNT a nesvařitelnými kontakty.  Vynikají svou extrémní spolehlivostí a dlouhou životností kontaktů - 100 milionů cyklů  i ve velmi náročném prostředí. Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Disponují mechanicky spřaženými kontakty (nuceným spoluchodem kontaktů) WNT. Relé splňují normu NF F 70-031 - oddíly…

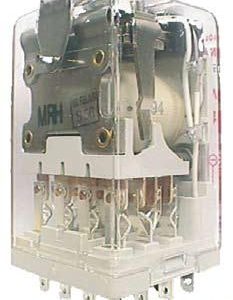

  • relé AM 400, smíšená zátěž, 4 kontakty

     Relé AM 400 má 3 zdvojené C/O kontakty (tvar Z) a jeden pozlacený zdvojený C/O kontakt. Zásuvný design nabízí bezpečné zajištění relé pro maximálně snadnou údržbu (není třeba odpojovat kabely nebo jiný hardware ke kontrole nebo výměně relé). Odolnost proti nárazu a vibracím je v souladu se standardy platnými pro drážní zařízení. Mechanické kódování relé do patice je zabudováno do relé a patice během výroby a identifikace svorek je jasně označena…

  • Relé B 400, bezpečnostní, 4 kontakty

     Relé řady B 400 jsou robustní zásuvná bezpečnostní relé se zdvojenými 4 C/O kontakty a zátěží 12A. Relé jsou určena především pro bezpečnostně kritické aplikace, jsou vybavena nuceným spoluchodem kontaktů WNT.  Vynikají svou extrémní spolehlivostí a dlouhou životností kontaktů - 100 milionů cyklů  i ve velmi náročném prostředí. Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Disponují mechanicky spřaženými kontakty (nuceným spoluchodem kontaktů) WNT. (Pokračování textu…)

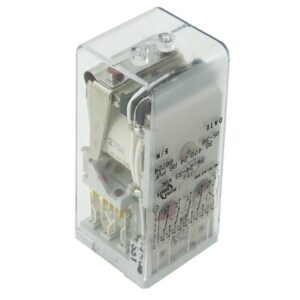

  • relé BG 400, 4 zlacené kontakty

     Relé BG 400 má 4 zdvojené C/O kontakty (tvar Z). Kontakty jsou stříbrné - pozlacené. Relé jsou používána pro obvody s velmi malými proudy. Relé je používáno v obvodech s velmi malou zátěží bez čistícího proudu. Zásuvný design nabízí bezpečné zajištění relé pro maximálně snadnou údržbu (není třeba odpojovat kabely nebo jiný hardware ke kontrole nebo výměně relé). Odolnost proti nárazu a vibracím je v souladu se standardy platnými pro drážní…

  • relé BK 400, bezpečnostní

     Relé řady BK 400 jsou robustní zásuvná bezpečnostní relé se zdvojenými 4 C/O kontakty a zátěží 12A. Relé jsou určena především pro bezpečnostně kritické aplikace s možností nuceného spoluchodu kontaktů WNT a nesvařitelnými kontakty.  Vynikají svou extrémní spolehlivostí a dlouhou životností kontaktů - 100 milionů cyklů  i ve velmi náročném prostředí. Relé jsou určena pro náročné aplikace, jako je např. kontrola dveří ve vlacích apod. Disponují mechanicky spřaženými kontakty (nuceným spoluchodem kontaktů). (Pokračování textu…)

  • relé BM 400, smíšená zátěž, 4 kontakty

     Relé BM 400 má 3 stříbrné zdvojené C/O kontakty (tvar Z) a jeden zdvojený pozlacený C/O kontakt. Zásuvný design nabízí bezpečné zajištění relé pro maximálně snadnou údržbu (není třeba odpojovat kabely nebo jiný hardware ke kontrole nebo výměně relé). Odolnost proti nárazu a vibracím je v souladu se standardy platnými pro drážní zařízení. Mechanické kódování relé do patice je zabudováno do relé a patice během výroby a identifikace svorek je jasně označena…
